Сферический двигатель гениальной конструкции Huttlin Kugelmotor
Несмотря на постоянное повышение цен на топливо, автомобили с двигателями внутреннего сгорания не собираются никуда исчезать в ближайшее время. Конечно, появляется все больше и больше альтернативных решений, большинство которых основано на использовании электрических двигателей и аккумуляторных батарей. Но технологии производства аккумуляторных батарей безнадежно отстают и вряд ли в скором времени получат широкое распространение. Поэтому, самым оптимальным вариантом является использование гибридных технологий, комбинации компактного двигателя внутреннего сгорания с электрическим генератором. Несколько месяцев назад мы рассказывали об одном из возможных кандидатов на использование в качестве двигателя для гибридных автомобилей - дисковом двигателе на основе ударных волн, а теперь расскажем еще об одном кандидате. Этим кандидатом является сферический двигатель Huttlin Kugelmotor, гениальная конструкция которого разрабатывалась доктором Гербертом Хюттлином (Dr. Herbert Huttlin) около 20 лет.
Доктор Герберт Хюттлин - гениальный инженер с огромным опытом. В его 67 лет он имеет более 150 патентов, зарегистрированных на его имя, в основном в области машин и механизмов для фармацевтической промышленности. В 1991 году он начал уделять пристальное внимание двигателям внутреннего сгорания, а целью его исследований было повышение эффективности этих двигателей. После двадцати лет трудов и разработки трех вариантов прототипов двигателя, Герберт Хюттлин при участии специалистов Фрайбургского университета создал компактную сферическую комбинацию двигателя внутреннего сгорания и электрогенератора, конструкция которого радикально отличается от конструкции современных двигателей, помимо этого, сферическая конструкция имеет значительно меньшее количество движущихся и трущихся частей.

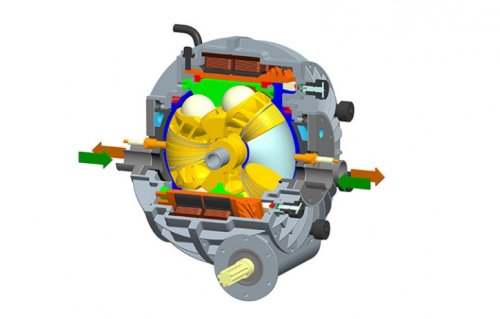

Основой двигателя являются две изогнутые двухпоршневые головки, раскачивающиеся на одной оси. Когда два поршня разных головок сведены вместе, то два других поршня разведены на максимальное расстояние. Двигатель работает как обычный четырехтактный двигатель, раскачивая обе головки. Но самым интересным, можно сказать гениальным, решением является способ преобразования колебательно-поступательного движения во вращательное. На вершине каждого из четырех поршней находится большой титановый шар, выполняющий роль шарикоподшипника. Этот шар движется по каналу сложной формы. В одной плоскости канал имеет форму круга, а в другой - синусоидальную форму. Раскачивание головок заставляет шары двигаться по каналу, совершая вращательное движение, "плавая" по каналу. Конечно, описать принцип действия этого двигателя словами достаточно сложно, поэтому лучше все увидеть, просмотрев видеоролик, приведенный внизу.

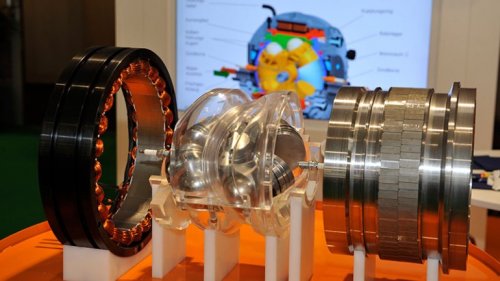

Канал для движения шаров-подшипников выточен в сферическом алюминиевом корпусе. На другой стороне этого корпуса расположен ряд постоянных магнитов, ориентированных вдоль оси вращения. Кольцо неподвижных электромагнитных катушек, расположенное поверх движущейся конструкции, взаимодействуя с движущимся магнитным полем, вырабатывает электроэнергию.
Опытный образец сферического двигателя Huttlin Kugelmotor, объемом 1.18 литра будет готов к испытаниям в течение нескольких последующих месяцев. Его мощность при таком объеме будет составлять 100 лошадиных сил при частоте вращения 3000 оборотов в минуту. Крутящий момент на этих оборотах будет равен 290 нм. Доктор Хюттлин ожидает, что эффективность сферического двигателя может быть увеличена еще на 40 процентов благодаря использованию специальных материалов, уменьшающих трение, и оптимизации режимов горения топлива. Опытный образец двигателя весит 62 кг и состоит из 62 деталей, в то время как обычные двигатели состоят, по крайней мере, из 240 деталей.
В настоящее время доктор Хюттлин организовал компанию Innomot AG, которая займется патентованием и лицензированием нового двигателя.
